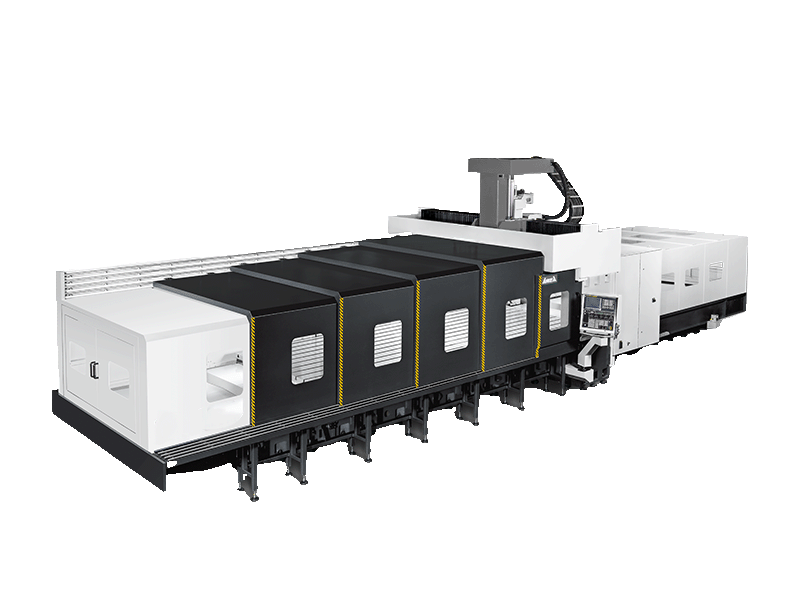

Центр обработки с ЧПУ с портальной системой

Узел

BL1800

BL2100

BL2500

BL2800

BL3200

BL3600

Поездка

Перемещение по оси X

мм

3000/4000/5000/6000/8000

Перемещение по оси Y

мм

Стандарт:=ATC=Расстояние между двумя колоннами+200мм/AAC= Расстояние между двумя колоннами+400мм

Перемещение по оси Z

мм

800/1000/1250

800/1000/1250/1500

Расстояние от торца шпинделя до рабочего стола

мм

150/ Угловая головка 350

Расстояние между двумя колоннами

мм

1800

2100

2500

2500

3200

3600

Рабочий стол

Размер рабочего стола (длина)

мм

3000/4000/5000/6000/8000

Размер рабочего стола (ширина)

мм

1650

1800

2200

2400

2800

3200

Размер T-образного паза (№*интервал*ширина)

мм

9×180×22

10×180×22

11×200×22

12×200×22

14×200×22

16×200×22

Максимальная режущая нагрузка рабочего стола

кг

Стандартный размер стола * 1.2 / Размер стола * 1.5

Шпиндель

Мощность шпинделя (Последовательная / 30 пунктов) (ST)

кВт

22/26

Диапазон скорости шпинделя (ST)

об/мин

6000/8000/10000/12000

Форма шпинделя

Редуктор/Полный зуб/прямой узел

Спецификация конуса шпинделя

BBT 50

Подача скорость

Быстрое перемещение по оси X

mm/min

15000

Быстрое перемещение по оси Y

mm/min

12000

Быстрое перемещение по оси Z

mm/min

12000

Скорость резания

mm/min

10000

Позиционирование точность(Полу-закрытый цикл)

Перемещение по оси X

мм

3000/0.01

4000/0.015

5000/0.015

6000/0.015

7000/0.015

8000/0.015

Перемещение по оси Y

мм

0.01

0.01

0.01

0.01

0.015

0.015

Перемещение по оси Z

мм

≤ 1250/0.008 /=1500, для 0.01

Повторное позиционирование точность(Полу-закрытый цикл)

X-axis

мм

3000/0.008

4000/0.008

5000/0.008

6000/0.01

7000/0.01

8000/0.01

Y-axis

мм

0.005

0.005

0.006

0.008

0.008

0.008

Z-axis

мм

=15000, для 0.008

Горизонтальное деление head

Точность сегментации

мм

90° *4/5° *72 /1° *360

Точность повторения сегментации

мм

±3”

Управление система

FANUC OIMF / SIEMENS

1

Высокомощный шпиндель 30/37 кВт

12

Автоматическая замена фрезерной головки
(для автоматической фрезерной головки)

2

Встроенный шпиндель 8000-20000 об/мин

13

Подъемник для головки
(для ручной/полуавтоматической фрезерной головки)

3

Центр шпинделя с подачей воды (CTS)

14

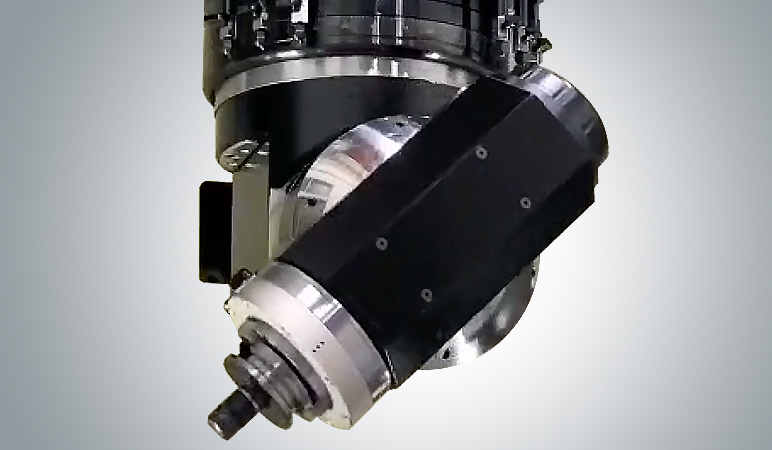

Фиксированная пятисторонняя фрезерная головка (необменная) 3+2

4

Немецкий планетарный H/L двухступенчатый редуктор

15

Фиксированная универсальная фрезерная головка (необменная) 3+2

5

Перемещение по оси Z ≥ 1300 мм Рамка увеличивается до 500×500 мм

16

Оптический линейный датчик трехосевой

6

Жесткая направляющая квадратного рама

17

Система измерения инструмента

7

Линейная направляющая квадратного рама

18

Система измерения заготовки

8

Жесткая композитная направляющая

19

ЧПУ вращает индексную пластину оси

9

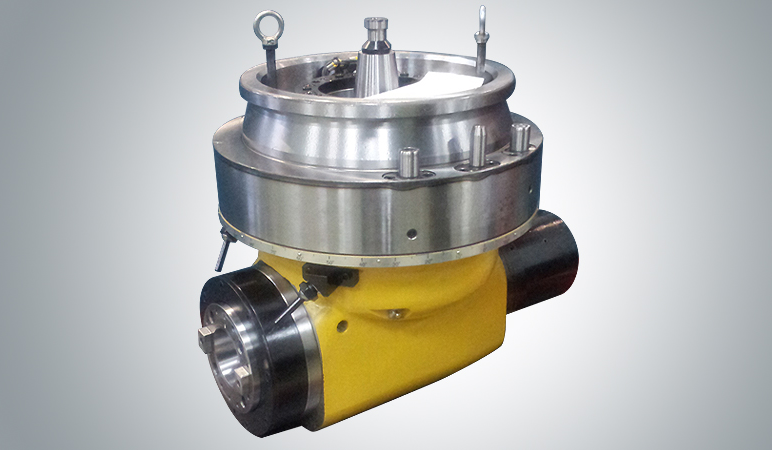

90-градусная боковая фреза
(Ручной/полуавтоматический/полностью автоматический)

20

ЧПУ вращает индексную пластину с двумя осями

10

Вертикальная фреза с удлинением (ручная/полностью автоматическая)

21

Полностью закрытый металлический корпус (включая верх)

11

AC Swing фреза (ручная/полностью автоматическая)

22

Стабилизатор напряжения
