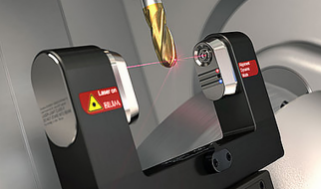

Центр обработки с ЧПУ с портальной системой

Проект

Единица

HL1800

HL2100

HL2500

HL2800

Поездка

Перемещение по оси X

мм

3000/4000/5000/6000

Перемещение по оси Y

мм

Расстояние между двумя колоннами +200 мм

Перемещение по оси Z

мм

800/1000/1250

Расстояние от торца шпинделя до стола

мм

180/250

Расстояние между двумя колоннами

мм

1800

2100

2500

2800

Рабочий стол

Размер рабочего стола (длина)

мм

3000/4000/5000/6000

Размер рабочего стола (ширина)

мм

1600

1800

2200

2800

Размер T-образного паза (Количество * интервал * ширина)

мм

9×180×22

10×180×22

11×200×22

12×200×22

Максимальная нагрузка на рабочий стол

кг

1.2 Стандартный размер стола * 1.2
1.5 Стандартный размер стола * 1.5

Шпиндель

Мощность шпинделя (Последовательная / 30 точек) (ST)

кВт

22/26 (*30/37

Диапазон скорости шпинделя (ST)

об/мин

1000/1200/1500)

Форма шпинделя

Прямой узел (*Внутри

Спецификация конуса шпинделя

BBT50 (*HSK 100/*HSK 63)

Проект

Единица

HL1800

HL2100

HL2500

HL2800

Подача скорость

Быстрое перемещение по оси X

mm/min

24000 (*30000)

Быстрое перемещение по оси Y

mm/min

20000 (*30000)

Быстрое перемещение по оси Z

mm/min

20000 (*24000)

Скорость резания

mm/min

12000 (*15000)

Позиционирование точность(Полу-закрытый контур)

Перемещение по оси X

мм

3000/0.01

4000/0.015

5000/0.015

6000/0.015

Перемещение по оси Y

мм

0.01

0.01

0.01

0.01

Перемещение по оси Z

мм

Z-ось ≤ 1250/0.006
Z-ось=1500, для 0.008

Повторное позиционирование точность(Полу-закрытый контур)

X-axis

мм

3000/0.008

4000/0.008

5000/0.008

6000/0.01

Y-axis

мм

0.008

0.008

0.008

0.008

Z-axis

мм

=15000, для 0.008

Управление система

FANUC OIMF / SIEMENS
