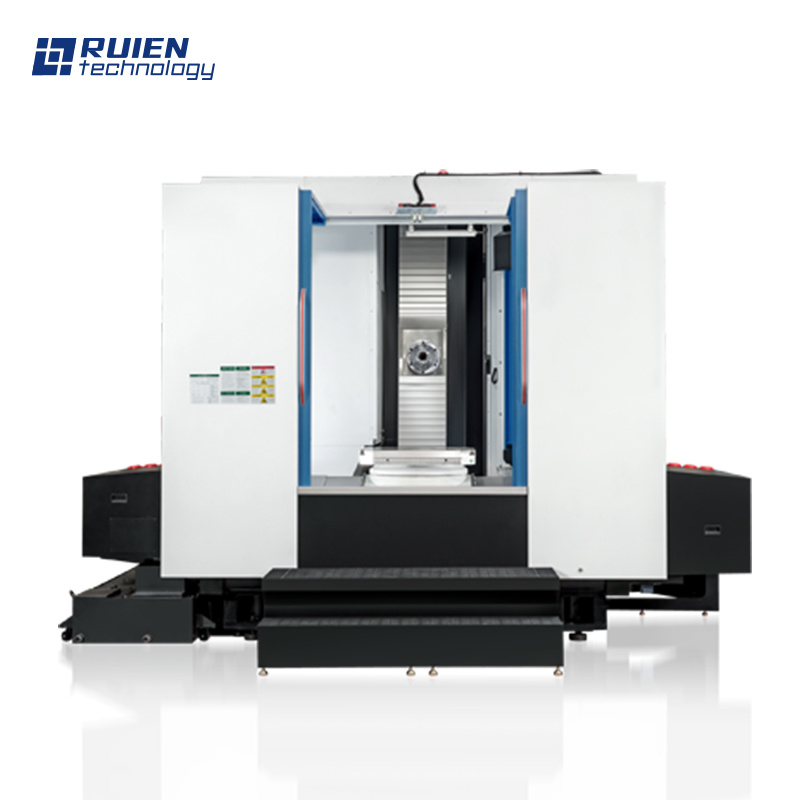

3-осевой горизонтальный обрабатывающий центр
- Название товара： 3-осевой горизонтальный обрабатывающий центр
Описание
| Пункт | Блок | HM5OTSA[63TEA] | HM50TD | HM63TS | HM63TD | HM6380TD |
| Размер рабочего стола | мм | 500×500[630×630] | 2-500×500 | 630×630 | 2-630×630 | 2-630×800 |
| Максимальная нагрузка на рабочий стол | кг | 700[1000] | 500 | 1200 | 1200 | 1200 |
| Индексация рабочего стола | 1°×360[0.001°×360000] | |||||
| Время замены рабочего стола | с | / | 12 | / | 20 | 55 |
| Привод замены рабочего стола | / | Гидравлический | / | Гидравлический | Гидравлический | |
| Максимальная скорость вращения рабочего стола | r/min | 10 | 10 | 10 | 10 | 10 |
| Максимальный диаметр/высота детали | мм | 1000×800[1200×1000] | 630×700 | 1000×1000 | 1000×1000 | 1000×1000 |
| Ход по осям X/Y/Z | мм | 850×750×750[1000×800×800] | 750×600×650 | 1000×850×900 | 1000×850×900 | 1000×850×900 |
| Шпиндель до рабочего стола | мм | 50~800[50~850] | 50~700 | 200~1100 | 200~1100 | 200~1100 |
| Центр шпинделя до поверхности рабочего стола | мм | 0~750[0~800] | 100~700 | 80~930 | 80~930 | 0~850 |
| Быстрая подача X/Y/Z | m/min | 30/20/30 [опция 30/24/30] | 30/20/30 [30/24/30] |
20 [30] | 20 [30] | 20 [30] |
| Мощность шпиндельного двигателя | кВт | 15/18.5 [Опция 11/5] | 15/18.5 [1/5] | 15/18.5 [18.5/22] |
15/18.5 [18.5/22] |
15/8.5 [18.5/22] |
| Максимальная скорость шпинделя | об/мин | 6000 | 6000 | 4500 | 4500 | 4500 |
| Крутящий момент шпинделя | N.m | 143/236 [Опция 140/191] | 143/236 [140/191] |
786/1050 [647/770] |
786/1050 [647/770] |
786/1050 [647/770] |
| Конус шпинделя | Конус 7:24 №50 | Конус 7:24 NO.50 |
Конус 7:24 NO.50 |
Конус 7:24 NO.50 |
Конус 7:24 NO.50 |
|
| Количество инструментов | шт | 24(дисковый)[30(дисковый)] | 24(дисковый ) |
40(цепной ) |
40(цепной ) |
40(цепной ) |
| Державка инструмента | MAS403 BT50 | MAS403 BT50 |
MAS403 BT50 |
MAS403 BT50 |
MAS403 BT50 |
|
| Максимальный диаметр/длина/вес инструмента | mm/mm/kg | Φ120/400/20[112/500/25] | Φ110/350/20 | Φ125/400/25 | Φ125/400/25 | Φ125/500/25 |
| Максимальный размер инструмента (пустой соседний) | мм | Φ250 | Φ250 | Φ250 | Φ250 | Φ250 |
| Время смены инструмента T-T | с | 3.8 | 3.8 | 4.75 | 4.75 | 4.75 |
| Сверление (нормализованная углеродистая сталь) | мм | Φ35 | Φ35 | Φ55 | Φ55 | Φ55 |
| Нарезание резьбы (нормализованная углеродистая сталь) | мм | M24 | M24 | M45 | M45 | M45 |
| Фрезерование (нормализованная углеродистая сталь) | cm3/min | 250 | 250 | 600 | 600 | 600 |
| Точность позиционирования (X/Y/Z) | мм | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Точность повторяемости (X/N/Z) | мм | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Точность позиционирования (B) | дюйм | 6 | 6 | 6 | 6 | 6 |
| Точность повторяемости (B) | дюйм | 2 | 2 | 2 | 2 | 2 |
| Система ЧПУ | FANUC [SIEMENS] | |||||
| Автоматический конвейер стружки | Ось Z/X с двойной спиралью + боковой цепной конвейер Тип конвейера стружки |
|||||
| Масса станка | кг | 1000o[11000] | 13000 | 16000 | 18000 | 19000 |
