Сравнение компоновки станка

Две направляющие плоского станка с ЧПУ расположены в плоскости, параллельной плоскости земли. Две направляющие наклонного станка с ЧПУ пересекаются с плоскостью земли, образуя наклонную плоскость. Углы составляют 30°, 45°, 60° и 75°. Вид сбоку станка: станина плоского станка с ЧПУ имеет квадратную форму, а наклонного станка с ЧПУ — прямоугольную треугольную. Очевидно, что при одинаковой ширине направляющих, пластина наклонной станины в направлении X длиннее, чем у плоской станины. Практическое значение этого применения на токарных станках заключается в том, что можно разместить большее количество позиций инструмента.

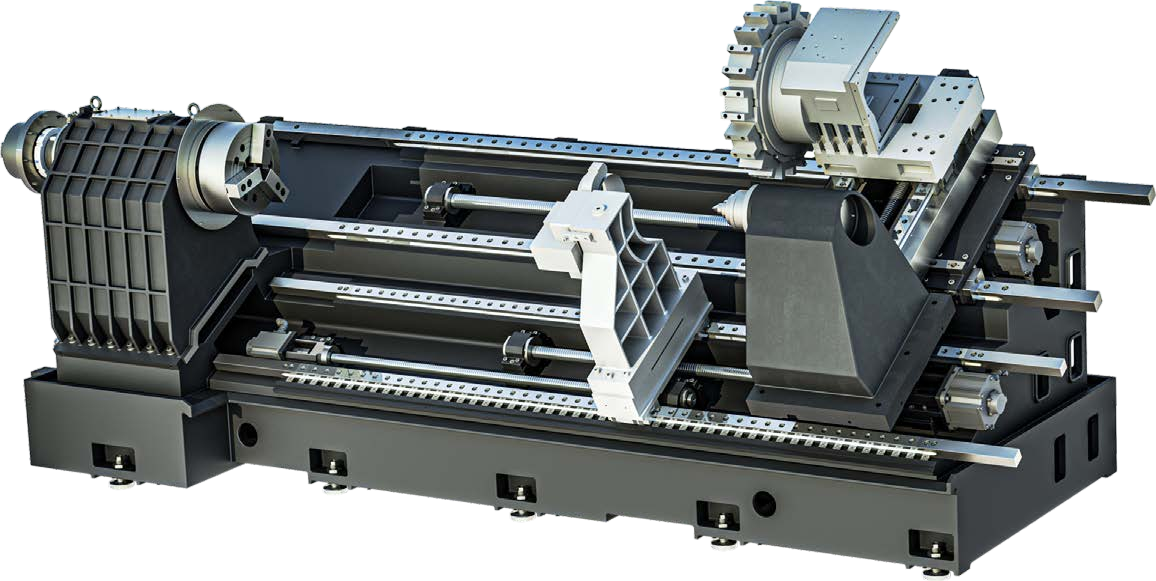

Наклонный токарный станок с ЧПУ

Сравнение жесткости резания

Площадь поперечного сечения наклонного станка с ЧПУ больше, чем у плоского станка той же спецификации, то есть он обладает большей устойчивостью к изгибу и кручению. Инструмент наклонного станка с ЧПУ режет от верхней части заготовки под углом к нижней части. Режущая сила в основном направлена в ту же сторону, что и вес заготовки, поэтому шпиндель работает относительно плавно и с меньшей вероятностью вызывает вибрацию при резании. Однако, когда плоский станок с ЧПУ режет, режущая сила, создаваемая инструментом и заготовкой, образует угол 90° с весом заготовки, что с большей вероятностью вызывает вибрацию.

Сравнение точности обработки

Ведущий винт передачи станка с ЧПУ — это высокоточный шарико-винтовой механизм. Зазор в передаче между винтом и гайкой очень мал, но это не означает, что его нет. Пока существует зазор, когда винт перемещается в одном направлении, а затем движется в противоположном направлении, обратный зазор неизбежен. Наличие обратного зазора повлияет на точность повторного позиционирования станка с ЧПУ, тем самым влияя на точность обработки.

Компоновка наклонного станка с ЧПУ может напрямую влиять на зазор шарико-винтового механизма в направлении X. Сила тяжести действует непосредственно на осевое направление винта, делая обратный зазор при передаче почти нулевым. Ведущий винт в направлении X плоского станка с ЧПУ не подвержен воздействию осевой силы тяжести, и зазор не может быть напрямую устранен. Это — преимущество в точности, которое конструкция обеспечивает наклонному станку с ЧПУ.

станина станка

Сравнение производительности удаления стружки

Благодаря силе тяжести, наклонные станки с ЧПУ с меньшей вероятностью вызывают запутывание инструмента, что способствует удалению стружки. Одновременно, в сочетании с центральным винтом и защитным листом направляющей, это может предотвратить накопление стружки на винте и направляющей. Наклонные станки с ЧПУ, как правило, оснащены автоматическими транспортерами стружки, которые могут автоматически удалять стружку и увеличивать эффективное рабочее время рабочих. Конструкция плоской станины затрудняет установку автоматического транспортера стружки.

Сравнение автоматизированного производства

Увеличение количества позиций инструмента на станках и конфигурация автоматических транспортеров стружки фактически закладывают основу для автоматизированного производства. Один человек, обслуживающий несколько станков, всегда был направлением развития станков. Когда наклонный станок с ЧПУ дополнительно оснащается фрезерной головкой, автоматическим подающим устройством или механической рукой, он может автоматически загружать материалы, выполнять все операции по резке стружки за одну установку, автоматически выгружать материалы и автоматически удалять стружку, превращаясь в автоматический станок с ЧПУ с чрезвычайно высокой производительностью.

Токарный станок с ЧПУ WUXI RUIEN оснащен передовыми системами управления, обеспечивающими бесперебойную работу и программирование, оптимизируя производительность и сокращая время наладки. Его удобный интерфейс и высокоскоростные возможности шпинделя делают его идеальным для широкого спектра применений, от сложных деталей до крупносерийного производства.

Созданный с использованием высококачественных компонентов, токарный станок WUXI RUIEN обещает долговечность и надежность, обеспечивая минимальное время простоя и максимизируя ваши инвестиции. Независимо от того, работаете ли вы в автомобильной, аэрокосмической или общей обрабатывающей промышленности, этот токарный станок с ЧПУ поднимет ваши процессы обработки на новый уровень.
